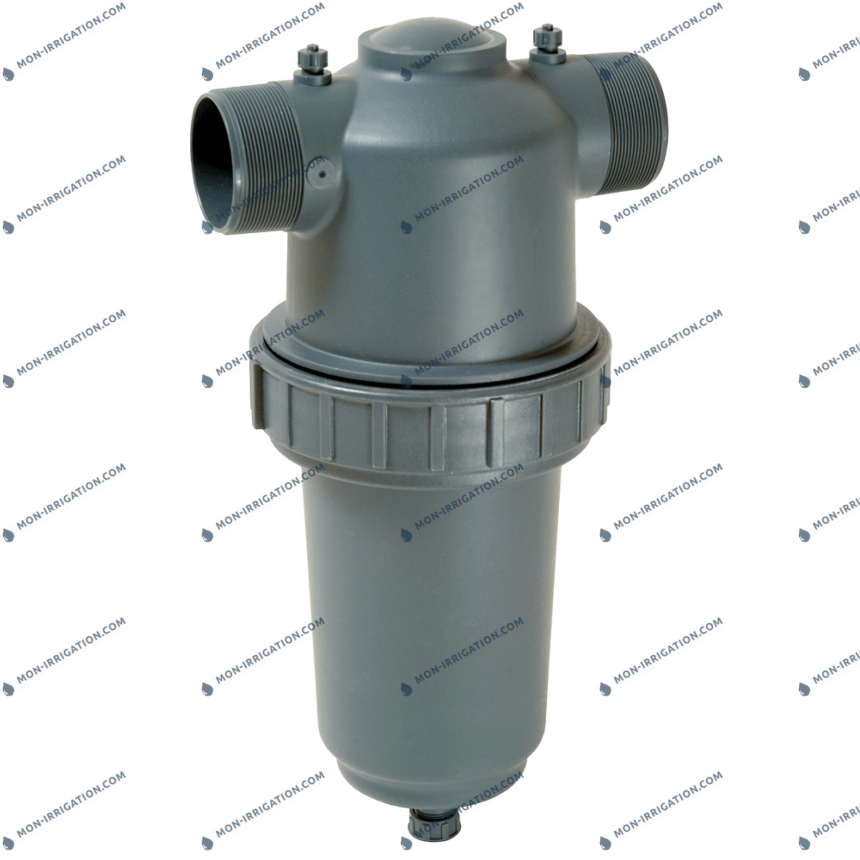

Filtre à tamis inox 130µ TAGLINE 2" TS | AMIAD

Filtres à Tamis AMIAD TAGLINE : Installation, maintenance et performances Optimales

Les filtres à tamis AMIAD TAGLINE sont des dispositifs essentiels pour garantir une filtration efficace dans divers systèmes d'irrigation et d'eau. Disponibles en différentes tailles (3/4", 1", 1½", 2"), ces filtres sont conçus en polypropymène renforce en fibre de verre pour offrir une performance fiable et une maintenance aisée. Le capot est munit d'un filtre NBR pour assurer une étanchéité parfaite entre les deux parties.

Les filtres sont vendus avec un filtre à tamis 130µ inclus, il est cependant possible de l'interchangé avec un filtre à disque dédié.

Il est fortement recommandé par AMIAD de ne pas dépasser 50% du passage d'eau disponible pour une optimisation des pertes de charges et pour avoir une marge en cas de colmatage de l’élément filtrants. Pour un filtre de 3m³/h, il est donc recommandé d'avoir un débit de 1.5m³/h.

Voici une description détaillée et des instructions d'installation et de maintenance pour assurer une utilisation optimale de vos filtres à tamis AMIAD TAGLINE.

Comment bien installer le filtre à tamis TAGLINE de chez AMIAD ?

Pour assurer une installation correcte et une performance optimale, suivez ces étapes :

1. Utilisation de Connecteurs en Plastique :

   • Amiad recommande d'utiliser des connecteurs en plastique lors de l'installation du filtre sur des tuyaux métalliques pour éviter la corrosion et assurer une meilleure durabilité. Il est donc possible de connecter des raccords LOCK taraudé ou des raccords à compression taraudé en fonction du diamètre du filtre.

2. Matériau d'Étanchéité :

   • Utilisez uniquement du Téflon ou du silicone comme matériau d'étanchéité pour le filetage d'entrée et de sortie. Évitez d'utiliser tout matériau d'étanchéité sur le raccord en plastique du robinet à bille à l'orifice de vidange du filtre, car il s'agit d'un raccord à compression ne nécessitant aucune étanchéité. Le modèle en 3/4" et 1" ne possède pas de bouchon de purge.

3. Installation de la Vanne d'Arrêt :

   • Installez une vanne d'arrêt avant le filtre pour faciliter le nettoyage et la maintenance. En effet, en coupant l'eau en amont de votre réseau vous allez éviter de faire passer de l'eau chargées et polluer votre réseau aval et vous n'aurez pas les pieds dans l'eau pour nettoyer le tamis ou les disques.

4. Orientation du Filtre :

   • Installez le filtre avec le corps orienté vers le bas. Assurez-vous que le sens d'écoulement de l'eau suit les indications du dessin, c'est-à-dire de l'intérieur vers l'extérieur pour les tamis et de l'extérieur vers l'intérieur pour les éléments à disque.

Savoir quand et comment nettoyer le filtre TAGLINE de chez AMIAD :

Le filtre doit être nettoyé lorsque la chute de pression entre l'entrée et la sortie atteint 0,5-0,6 bar (7-8 psi). Vous pouvez aussi installerun manomètre en amont et aval du filtre pour constater les pertes de pressions. Voici les étapes pour nettoyer les tamis et les disques :

1. Nettoyage du Tamis :

   • Rincez le tamis avec de l'eau. Utilisez une brosse douce pour éliminer les particules difficiles. Évitez d'utiliser des brosses métalliques qui pourraient endommager le tamis.

2. Nettoyage des Disques :

   • Tournez l'écrou de l'élément à disque à chaque extrémité et dévissez dans le sens inverse des aiguilles d'une montre pour relâcher partiellement les disques. Rincez les bords des disques pour provoquer un mouvement de rotation des disques. Resserrer l'écrou central à la main après le nettoyage.

Maintenance

Pour maintenir votre filtre en parfait état de fonctionnement, suivez ces recommandations :

1. Contrôle Visuel :

   • Effectuez un contrôle visuel complet du corps du filtre, de l'élément filtrant et des joints une fois par semaine. Remplacez les composants si nécessaire.

2. Vérification Saisonnière :

   • Avant et après la saison d'irrigation, assurez-vous que l'installation actuelle répond aux exigences énoncées dans les instructions.

Traitement Spécial du Tamis

1. Élimination des Matières Organiques :

   • Trempez le tamis dans une solution d'hypochlorite à 0,5% pendant 30 minutes. Rincez à l'eau claire et remettez-le dans le filtre selon les procédures ci-dessus.

2. Élimination de l'Accumulation de Calcium :

   • Trempez le tamis dans une solution à 2% d'HCL (acide chlorhydrique) pendant 30 minutes. Rincez à l'eau claire et remettez-le dans le filtre selon les procédures ci-dessus.

Précautions

• Direction d'Écoulement :

  • Une direction d'écoulement incorrecte ou un reflux peut endommager l'élément filtrant. Assurez-vous que le sens d'écoulement est correct.

• Pression du Filtre :

  • Ne laissez pas la différence de pression du filtre dépasser 1 bar (14 psi) pendant une période prolongée.

• Sécurité :

  • Ne jamais ouvrir le filtre sous pression.

Conclusion

Les filtres à tamis AMIAD TAGLINE sont une solution fiable et durable pour une filtration efficace de votre système d'irrigation. Suivez les instructions d'installation et de maintenance pour assurer une performance optimale et une longue durée de vie de vos filtres. Pour plus d'informations consultez la documentation technique.

Caractéristiques techniques du filtre à tamis TAGLINE 3/4"

Pour connaitre les pertes de charges généré par le filtre, nous vous recommandons la lecture de la documentation ci-dessous.
