Système pompage monophasé JP PM | GRUNDFOS

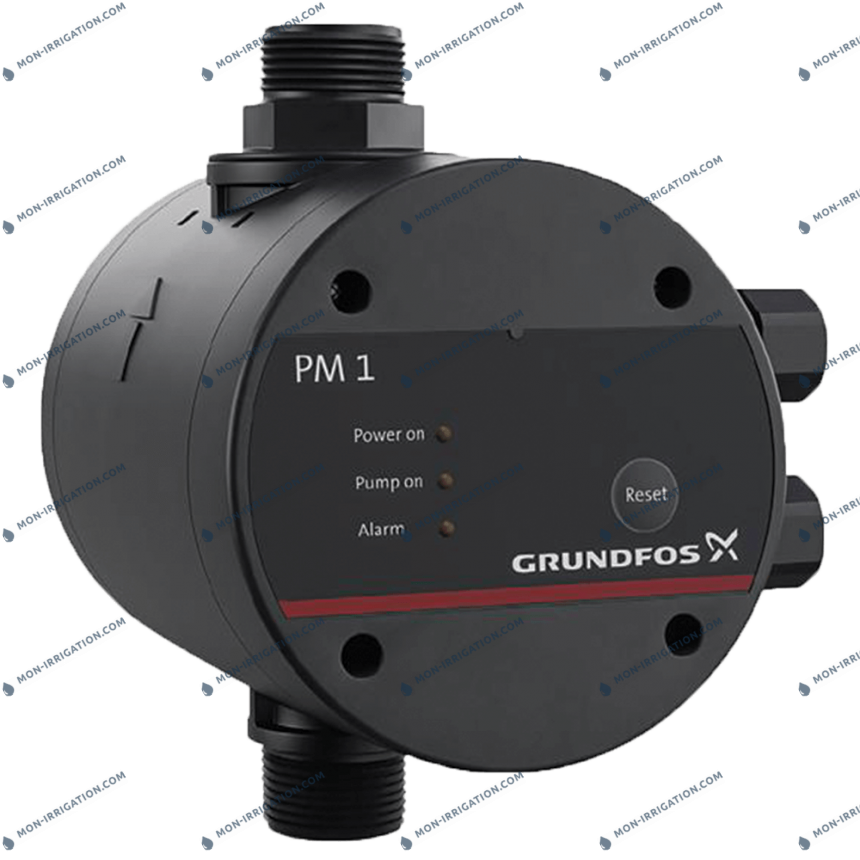

Le gestionnaire de pression PM de chez Grundfos

Conçu pour lancer et arrêter une pompe automatiquement

Protège de la marche à sec

Fileté (mâle) 1"

Livré avec câbles et prises normalisées

L'automate de contrôle PM GRUNDFOS est conçue pour protéger votre pompe des démarrages intempestif grâce à la protection marche à sec et la marche/arrêt automatique.

Tout savoir sur le gestionnaire de pression de pompe, le PM de chez GRUNDFOS :

Le Grundfos PM est spécialement conçu pour le démarrage et l'arrêt automatiques des pompes. Ce système trouve son application dans diverses situations, notamment :

• Installations d'eau dans les maisons principales, les lotissements ou immeubles, ainsi que les maisons secondaires.
• Utilisation dans l'horticulture et le jardinage
• Applications agricoles

Le Grundfos PM convient aux liquides clairs, propres, non explosifs et non agressifs, ne contenant pas de particules solides ni de fibres susceptibles d'endommager l'unité. Parmi les exemples de liquides compatibles, on retrouve :

• L'eau potable
• L'eau de pluie (donc récupérateur d'eau)

Le système PM peut fonctionner avec des liquides dont la température est comprise entre 0°C et 40°C (pour PM2) 60°C (pour PM1-15). La pression de service maximale est de 10 bars.

Quel modèle d'automate PM choisir ?

Nous proposons deux modèles d'automate, le PM1-15 et le PM2. Les deux modèles proposent des fonctions identiques, telles que :

• La protection contre la marche à sec, l'automate viendra couper la pompe s'il ne détecte plus d'eau dans le réseau pour éviter une surchauffe du moteur.
• Cette protection contre la marche à sec est activée lors de l’amorçage, du réarmement, et pendant le fonctionnement.
• Fonction Anti-cycle : Si sur votre circuit d'eau, une fuite ou un robinet est mal fermé, cela pourrait engendré des démarrages et des arrêts de la pompe. La fonction anti-cycle arrête la pompe et indique une alarme sur le cadran.

Le PM1-15 offre une facilité de configuration, en effet, la pression de redémarrage est standard, non configurable et pré-réglée à 1.5 bar.

Le PM2 offre une configuration plus poussée, en effet, la pression de redémarrage est réglable de 1.5 bar à 5 bar.

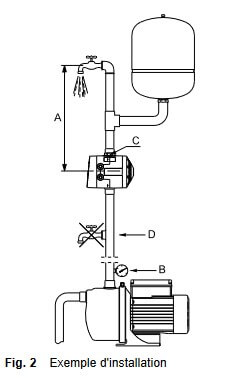

Comment installer un gestionnaire de pression PM de chez Grundfos

Pour installer le Grundfos PM, placez l'automate du côté refoulement de la pompe (sur le dessus). Assurez-vous de monter un clapet anti-retour du côté aspiration de la pompe lors du pompage à partir d'un puits ou d'un forage. Il est recommandé de raccorder l'automate au réseau par des raccord-unions taraudés car le PM est fileté 1" pour faciliter les opérations de maintenance. Le raccordement de sortie de l'unité est réglable à 360°, tandis que le raccordement d'entrée est intégré au corps de l'unité. De plus, l'unité est équipée d'un clapet anti-retour intégré pour une protection supplémentaire du système.
Le gestionnaire de pression PM de chez GRUNDFOS peut être installé à l'horizontale ou à la verticale. La face avant peut-être dévisser et revisser pour une lecture dans le sens.
