CMBE : le groupe de surpression pour l'approvisionnement domestique
Le Grundfos CMBE est un groupe de surpression compact conçu pour assurer un approvisionnement en eau fiable dans les applications domestiques. Avec son régulateur de vitesse intégré, le CMBE maintient une pression constante dans la tuyauterie, assurant un débit constant quel que soit le niveau de consommation d'eau.
Le régulateur de vitesse du CMBE surveille en permanence les variations de la consommation d'eau à l'aide d'un capteur de pression. En fonction de ces variations, le régulateur ajuste la vitesse du moteur pour s'adapter aux besoins en eau, assurant ainsi des performances optimales et une consommation d'énergie réduite.
Comment installer le groupe de surpression CMBE ?
L'installation du groupe de surpression CMBE est extrêmement simple. Une fois le système raccordé aux canalisations, il suffit de le brancher à l'électricité pour le mettre en service. Aucune protection moteur externe n'est nécessaire, ce qui simplifie davantage le processus d'installation.

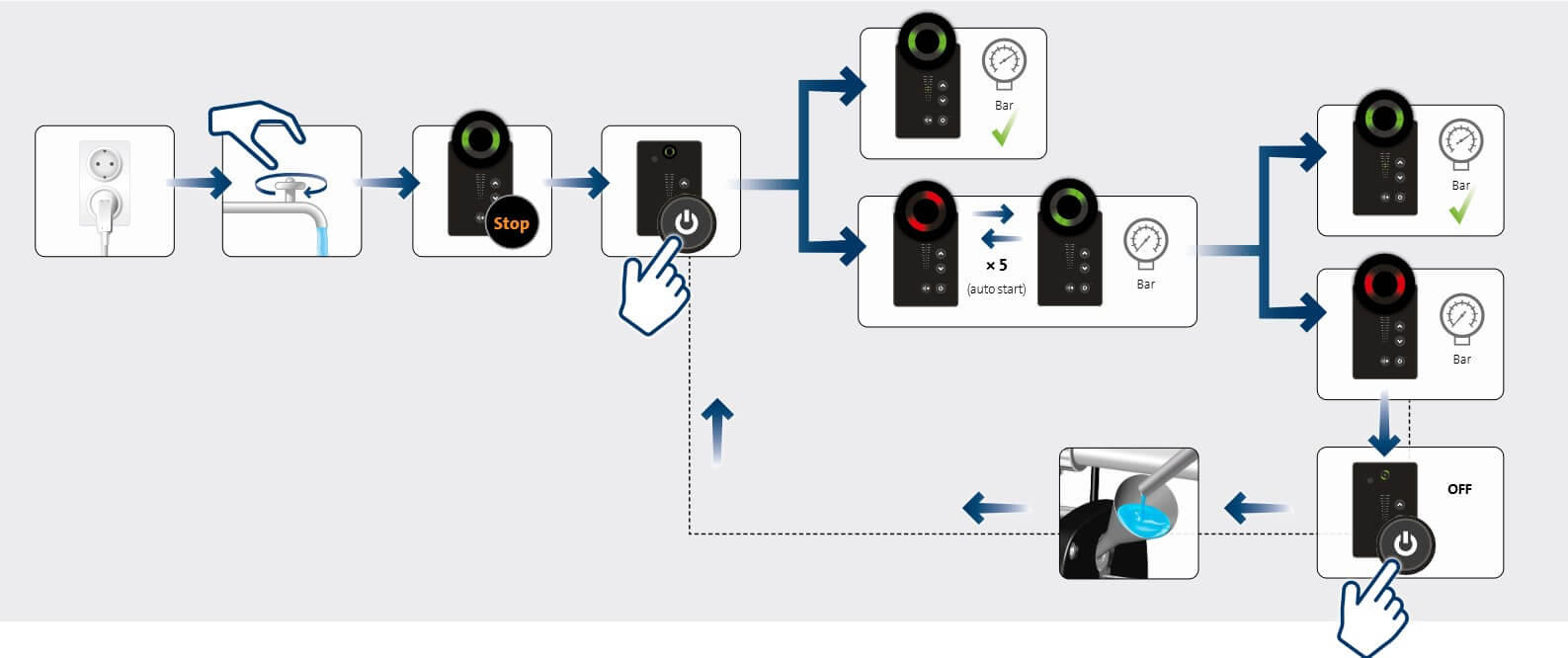

Comme cela est visible sur le schéma d'installation, une fois raccordé à votre réseau, il suffit d'ouvrir la vanne et de mettre en route le surpresseur CMBE. Un autocalibrage s'effectue pour mettre en pression le surpresseur, si le voyant est vert, tout est ok. S'il clignote vert et rouge, il doit check pour un nouveau calibrage. Suite à ce nouveau calibrage si le voyant est vert c'est que le surpresseur à pu se mettre sous pression. Sinon, il faudra éteindre le surpresseur pour l'amorcer manuellement via la trappe positionnée entre l'entrée et la sortie.
Pour configurer le surpresseur CMBE il faut prévoir l'application Grundfos disponible sur le play store ou l'apple store.

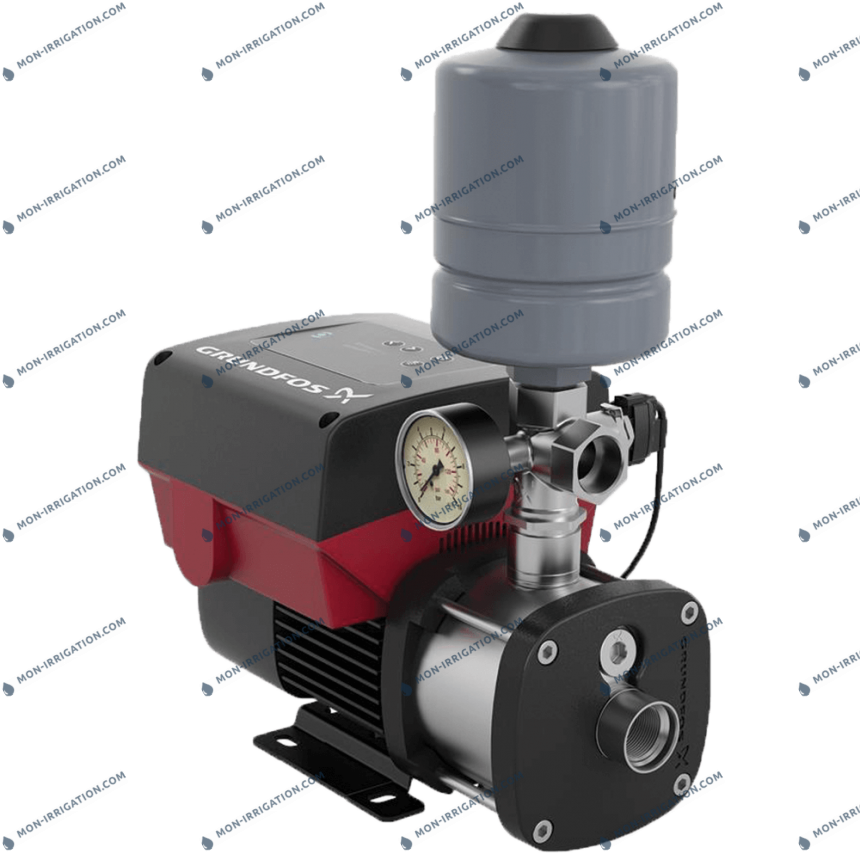

Composition du Groupe de Surpression CMBE
- Un surpresseur CMBE avec convertisseur de fréquence intégré. Résistant à une pression de 10 bar roue en inox 304
- Une vanne à cinq voies
- Un vase d'expansion de 2 litres
- Un manomètre
Le plus du surpresseur CMBE
Le moteur MGE intégré au groupe CMBE est équipé d'une protection thermique contre la surcharge lente et le blocage, conforme à la norme IEC 34.11 : TP 211. Cette protection garantit un fonctionnement sûr et fiable du groupe de surpression dans toutes les conditions.
Applications Principales
Le groupe de surpression Grundfos CMBE est idéalement adapté aux installations d'approvisionnement en eau domestique et aux applications de surpression légères, tant pour les utilisations individuelles que collectives. Il peut donc être utilisé pour de l'arrosage potager ou pour vos utilisations domestiques telles que le lave linge, la chasse d'eau ou encore pour monter l'eau sur plusieurs niveaux.
Caractéristiques principales du GRUNDFOS CMBE
|
|
|
|
|
Débit en m³/h |
| Modèle |
kW |
Ampère |
Dimensions |
Ø raccordement |
0 |
1 |
2 |
3 |
4 |
5 |
| CMBE 1/44 |
0.55 |
3.45 |
0.33mx 0.22mx 0.44m |
Taraudé 1"/taraudé 1" |
4,8 bar |
4,3 bar |
3,4 bar |
2,1 bar |
- |
- |
| CMBE 3/62 |
1.1 |
6.7 |
0.35mx 0.22mx 0.44m |
Taraudé 1"/taraudé 1" |
6,6 bar |
6,4 bar |
5,9 bar |
5,4 bar |
4,6 bar |
3,8 bar |
Le modèle CMBE 1/44 est recommandé pour des débits allant entre 2 et 3 m³/h. Il est capable de sortir entre 3.4 et 2.1 bar sur cette plage de débit.
Le modèle CMBE 3/62 est recommandé pour des débits allant entre 3 et 5 m³/h. Il est capable de sortir entre 5,4 et 3,8 bar sur cette plage de débit.
Le modèle 1/44 est suffisant pour des utilisations occasionnelles quant au 3/62 pour des besoins courant il sera plus à l'aise (plus de débit et plus de pression).
